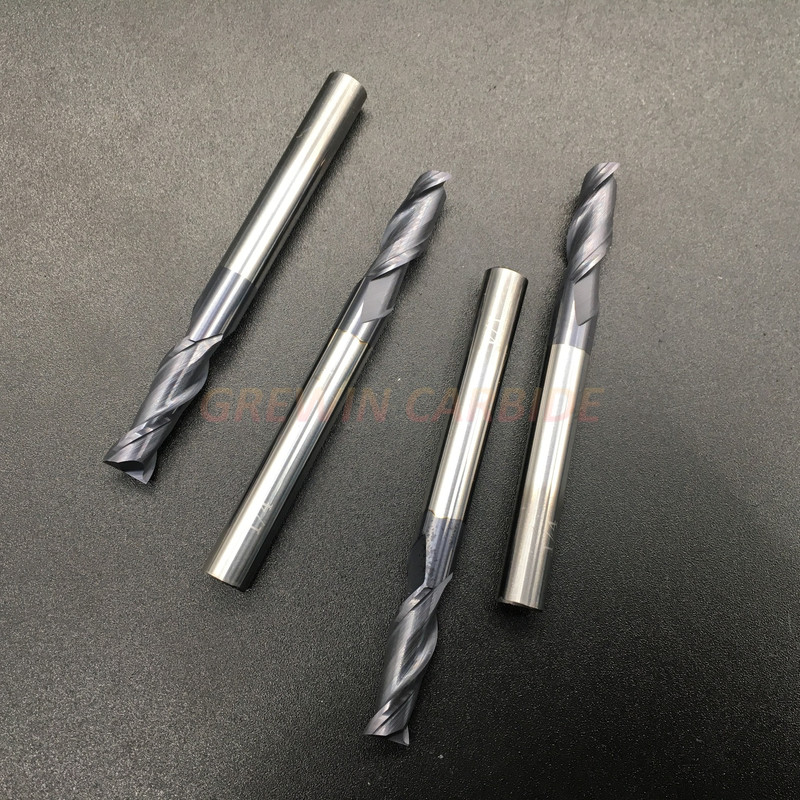

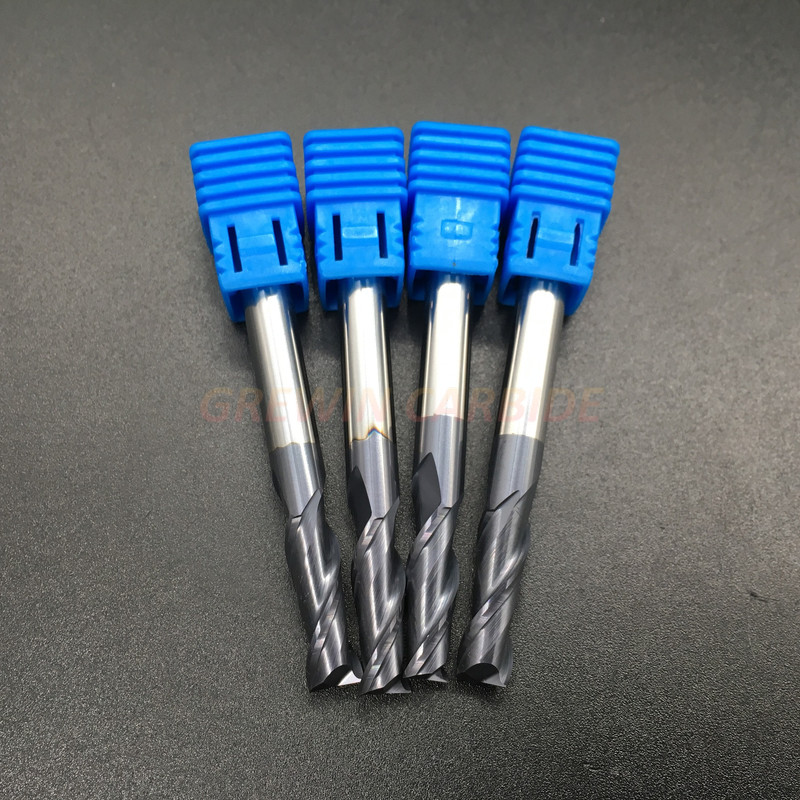

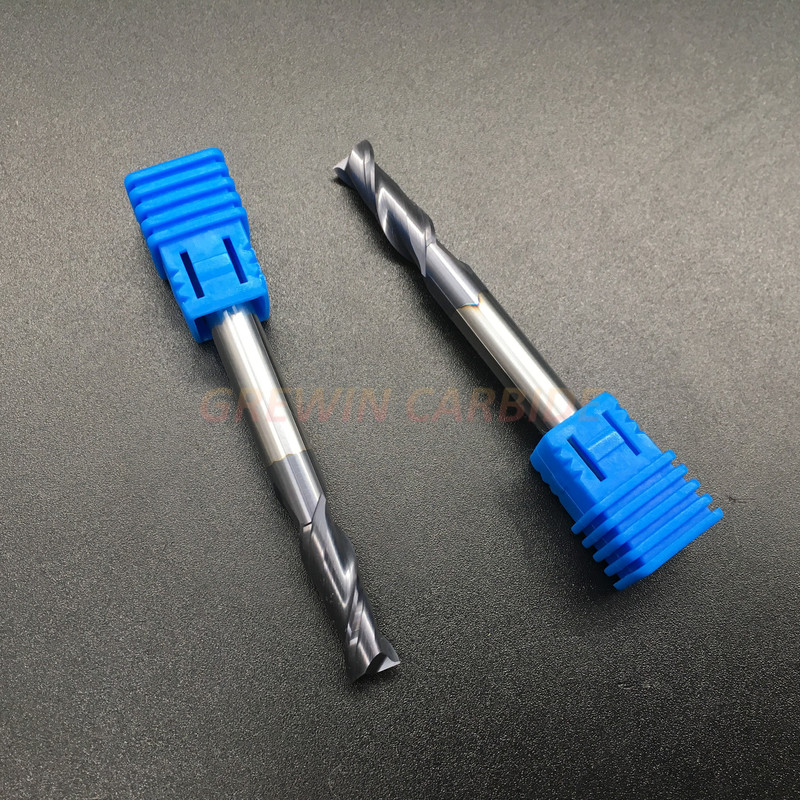

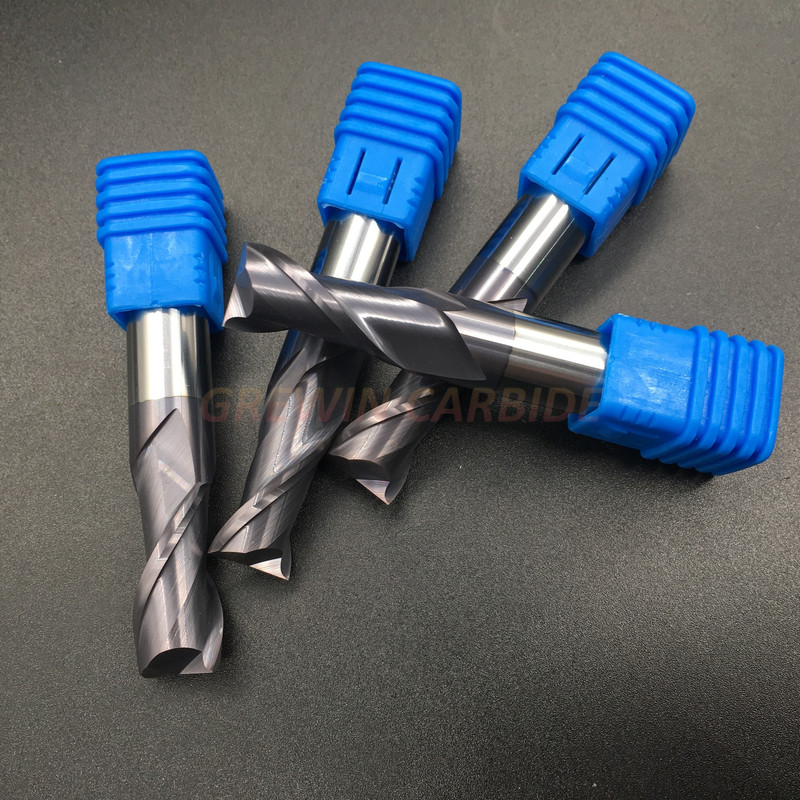

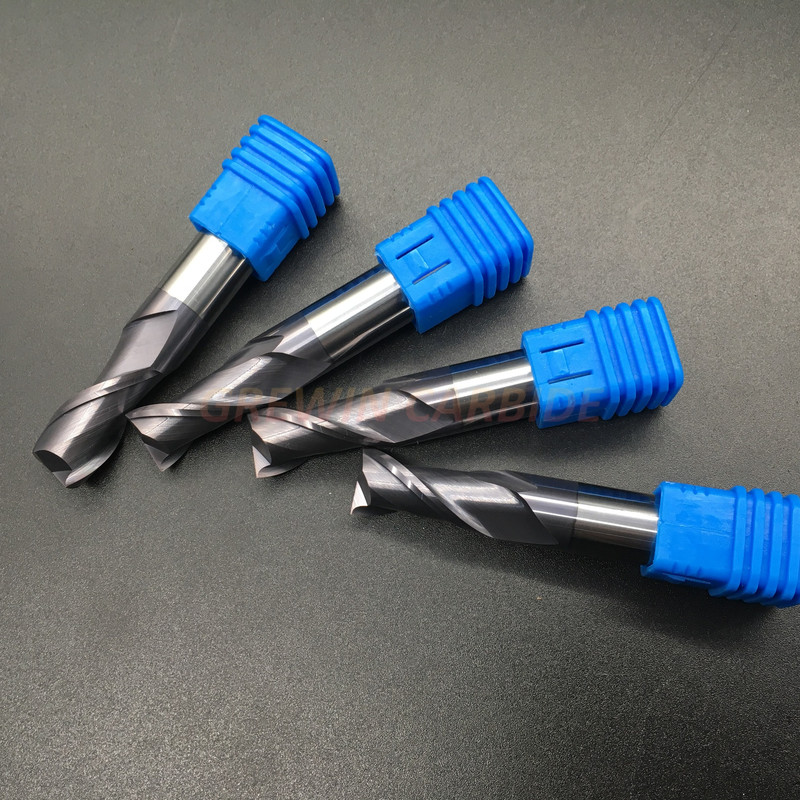

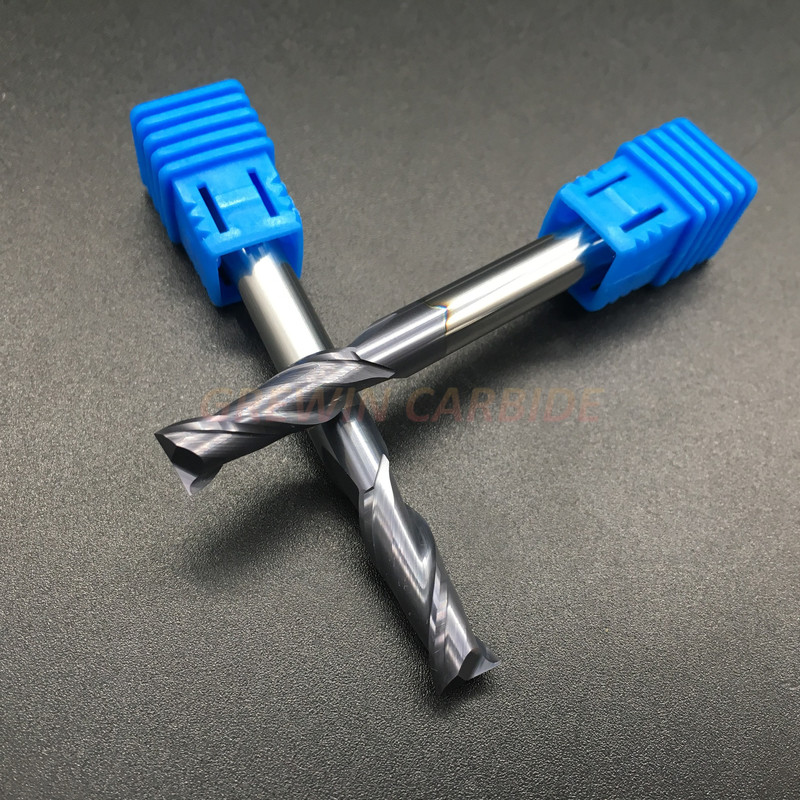

وصف المنتج:
1.Original الخام الحبوب المادية ، وصلابة عالية و TRS
Co: 10٪ ، مرحاض: 90٪
TRS:> 3600 نيوتن / مم 2
HRA: 91.8-92.4، HRC: 45/55/60/65
حجم الحبوب: 0.4-0.6 ميكرومتر
زاوية اللولب: 30 درجة -45 درجة
قطر حافة القطع: 0.2-0.9 مم ؛1-20 ملم
قطر القضبان: 4-20 مم
الطول: 50-100 مم
شكل القطع: مربع ، أنف كروي ، نصف قطر زاوية ، مزمار مستدق ، إلخ.
رقم المزامير: 1-6
2.المنتجات الأخرى: المثاقب ، مخرطة الثقوب ، حاملات الأدوات ، كوليت ER ، قواطع مملة ، إدراجات كربيد ، رؤوس القاطع ، إلخ.
3. التطبيق والاستخدام: مناسبة للنحاس ، الحديد الزهر ، الكربون الصلب ، أداة الصلب ، قوالب الصلب ، يموت الصلب ، الفولاذ المقاوم للصدأ ، البلاستيك ، أرسيليك ، إلخ.
4. سوبر طلاء: TiSiN TiAlN AlTiN TiCN أو طلاء نانو أزرق.
| بند | AlTiN | تيان | TiSiN | ناكو |
| صلابة (HV) | 3200 | 2800 | 3600 | 42 (المعدل التراكمي) |
| سماكة (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
| درجة حرارة الأكسدة (°) | 900 | 800 | 1000 | 1200 |
| احتكاك | 0.3 | 0.3 | 0.45 | 0.4 |
| اللون | أسود | البنفسجي | النحاس | أزرق |
إدخال مواد كربيد المطحنة النهائية
| درجة كربيد | التفاصيل الفنية لقضيب كربيد التنجستن |
| 10U | Co: 10٪ WC 89٪ عنصر نادر: 1٪ HRA: 90.5 ° حجم الحبوب: 0.75um |
| 12U | Co: 12٪ WC 85٪ عنصر نادر: 3٪ HRA: 92.5 ° حجم الحبوب: 0.4um |
| K40 | Co: 12٪ WC 84٪ عنصر نادر: 4٪ HRA: 93 ° حجم الحبوب: 0.4um |
| K44 | Co: 12٪ WC 84٪ عنصر نادر: 4٪ HRA: 93.5 ° حجم الحبوب: 0.4um |
المواد المراد قطعها
| درجة كربيد | HRC للمطحنة النهائية | المواد المراد قطعها |
| 10U | HRC45-50 | لقطع المواد تحت HRC35 |
| 12U | HRC55-58 | لقطع المواد تحت HRC50 |
| K40 | HRC60-62 | لقطع المواد تحت HRC55 |
| K44 | HRC65-70 | لقطع المواد بموجب HRC63 |
طلاء المقابلة
| درجة كربيد | HRC للمطحنة النهائية | طلاء المقابلة |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | نانو |
إدخال مواد كربيد للمطحنة النهائية
| AlTiN | TiAlN | TiSlN | نانو | |
| صلابة (HV) | 3200 | 2800 | 3600 | 42 (المعدل التراكمي) |
| سماكة (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
| درجة حرارة الأكسدة (°) | 900 | 800 | 1000 | 1200 |
| معامل الاحتكاك | 0.3 | 0.3 | 0.45 | 0.4 |
| اللون | أسود | البنفسجي | النحاس | أزرق |
الاستخدامات الرئيسية:
بشكل عام يمكن تقسيمها إلى:
1. قاطع الطحن المسطح ، الطحن الخشن ، إزالة عدد كبير من الفراغات ، مساحة صغيرة من المستوى الأفقي أو طحن التشطيب الكنتوري.
2. قاطع الطحن بنهاية كروية ، الطحن نصف النهائي والطحن النهائي للسطح المنحني ؛يمكن لقاطع الطحن ذو النهاية الكروية الصغيرة إنهاء طحن شطب صغير لسطح شديد الانحدار / جدار مستقيم ومحيط غير منتظم.
3. قاطع الطحن بنهاية مسطحة مع حافة مشطوفة يمكن استخدامها للطحن الخشن لإزالة عدد كبير من الفراغات ، ويمكن أيضًا إنهاء الطحن بشطب صغير لسطح أملس (بالنسبة للسطح شديد الانحدار).
4. تشكيل قواطع الطحن ، بما في ذلك قاطع الشطب ، القاطع على شكل T أو قاطع الأسطوانة ، قاطع الأسنان ، قاطع R الداخلي.
5. قاطع الشطب ، شكل قاطع الشطب وشكل الشطب متماثل ، مقسم إلى قاطع شطب دائري وقاطع طحن مشطوف.
6. القاطع على شكل حرف T ، يمكن طحن الأخدود على شكل حرف T.
7. قطع الأسنان ، طحن أنواع مختلفة من الأسنان ، مثل التروس.
8. آلة القطع الخشنة ، المصممة لقطع سبائك Al-Cu ، يمكن معالجتها بسرعة.
مزايا:
1. موسعات الثقوب الصلبة الكربيد ، يمكننا صنع أنواع مختلفة من موسعات الثقوب ، عادة 2-8 مزامير ، ووقت التسليم لموسعات الثقوب المخصصة غير القياسية هو 7-10 أيام فقط.
2. مخرطة ثقب كربيد مصنوعة من درجات مختلفة من المواد:
مخرطة آلة HRC45 ، مادة YG25 ، دقة عالية ، مع 2-8 مزامير.دعوى للحديد الزهر والكربون الصلب
مخرطة آلة HRC55 ، YL10.2 ، دقة عالية ، مع 2-8 مزامير ، تناسب الفولاذ الكربوني ، سبائك الصلب.
آلة توسيع الثقوب HRC60 ، Kennametal2210 ، دقة عالية ، مع 2-8 مزامير ، تناسب سبائك النحاس ، الفولاذ المقاوم للصدأ.
مخرطة آلة HRC65 ، ألمانيا AF ، دقة عالية ، مع 2-8 مزامير ، تناسب المعدن الصلب.
3. يمكننا توفير أنواع مختلفة من موسعات الثقوب الآلية ، كما يمكننا صنع موسعات الثقوب المملة وفقًا للرسم والعينات الخاصة بك.
4. عمق القطع: هذا هو مدى عمق الأداة تحت سطح المادة التي يتم قطعها (غير موضح في الرسم التخطيطي).سيكون هذا ارتفاع الشريحة المنتجة.عادة ، سيكون عمق القطع أقل من أو يساوي قطر أداة القطع.
☆ درجة يوصي
| درجة | صلابة HRA (hv) | حجم جيان | TRS (M Pa) |
يوصى بالعروض والتطبيقات |
| YG25 | 90-91 | 0.7um | 2500-2800 | مقاومة التآكل الجيدة ، shuit لمعالجة الخشب الصلب ، تكلفة الحديد ، النحاس ، الفولاذ A3 |
| YL10.2 | 91-91.5 | 0.6um | > 3800 | دعوى لمعالجة الصلب يموت ، سبائك الألومنيوم ، الفولاذ المقاوم للصدأ ، القط الحديد والنحاس |
| كيناميتال 2210 | 91.5 | 0.5 ميكرومتر | > 4300 | بدلة لمعالجة الفولاذ الصلب ، الفولاذ المقاوم للصدأ الصلب ، المواد المعالجة بالحرارة |
| ألمانيا AF K34 | 94 | 0.4um | 5000-6000 | حجم حبيبات جيد ، كربيد ناعم ، مقاومة تآكل عالية ، قوة ثني عالية ، بدلة لمعالجة الصيد |
مطحنة نهاية مسطحة 4 مزامير
اختيار HRC: HRC38-45 ، HRC45-50 ، HRC55-58 ، HRC60-62 ، HRC65-70
اختيار الطلاء: AITiN و AICrSiN و AITiCrSIN و TiSiN و NACO-BLUE
المواد المراد قطعها: الفولاذ الأصلي ، الحديد الزهر ، الألمنيوم ، النحاس ، الجرافيت ، البلاستيك ،
التيتانيوم ، السبائك ، الفولاذ المقوى ، الفولاذ المقاوم للصدأ ، HSS إلخ.
| رقم الكود. |
ديامتر د |
طول القطع ل |
الطول الاجمالي إل |
عرقوب د |
مزامير ض |
| 4GW1-01003050 | 1 | 3 | 50 | 4 | 4 |
| 4GW1-01504050 | 1.5 | 4 | 50 | 4 | 4 |
| 4GW1-02050500 | 2 | 5 | 50 | 4 | 4 |
| 4GW1-02507050 | 2.5 | 7 | 50 | 4 | 4 |
| 4GW1-03008050 | 3 | 8 | 50 | 4 | 4 |
| 4GW1-04010050 | 4 | 10 | 50 | 4 | 4 |
| 4GW1-04015075 | 4 | 15 | 75 | 4 | 4 |
| 4GW1-04020100 | 4 | 20 | 100 | 4 | 4 |
| 4GW1-05013050 | 5 | 13 | 50 | 6 | 4 |
| 4GW1-06015050 | 6 | 15 | 50 | 6 | 4 |
| 4GW1-06020075 | 6 | 20 | 75 | 6 | 4 |
| 4GW1-06030100 | 6 | 30 | 100 | 6 | 4 |
| 4GW1-06020060 | 8 | 20 | 60 | 8 | 4 |
| 4GW1-08025075 | 8 | 25 | 75 | 8 | 4 |
| 4GW1-08035100 | 8 | 35 | 100 | 8 | 4 |
| 4GW1-010025075 | 10 | 25 | 75 | 10 | 4 |
| 4GW1-010040100 | 10 | 40 | 100 | 10 | 4 |
| 4GW1-012030075 | 12 | 30 | 75 | 12 | 4 |
| 4GW1-012040100 | 12 | 40 | 100 | 12 | 4 |
| 4GW1-014030080 | 14 | 30 | 80 | 14 | 4 |
| 4GW1-014100100 | 14 | 40 | 100 | 14 | 4 |
| 4GW1-016040100 | 16 | 40 | 100 | 16 | 4 |
| 4GW1-018040100 | 18 | 40 | 100 | 18 | 4 |
| 4GW1-020040100 | 20 | 40 | 100 | 20 | 4 |
| 4GW1-06040150 | 6 | 40 | 150 | 6 | 4 |
| 4GW1-08050150 | 8 | 50 | 150 | 8 | 4 |
| 4GW1-010050150 | 10 | 50 | 150 | 10 | 4 |
| 4GW1-012050150 | 12 | 50 | 150 | 12 | 4 |
| 4GW1-014060150 | 14 | 60 | 150 | 14 | 4 |
| 4GW1-016060150 | 16 | 60 | 150 | 16 | 4 |
| 4GW1-018060150 | 18 | 60 | 150 | 18 | 4 |
| 4GW1-020060150 | 20 | 60 | 150 | 20 | 4 |
مزيد من المعلومات ، يرجى الاتصال بنا.
البريد الإلكتروني: matrina-gw@vip.163.com
wechat: 17361606243
واتس اب: +86 18673330151
تحياتي الحارة
بيلا
