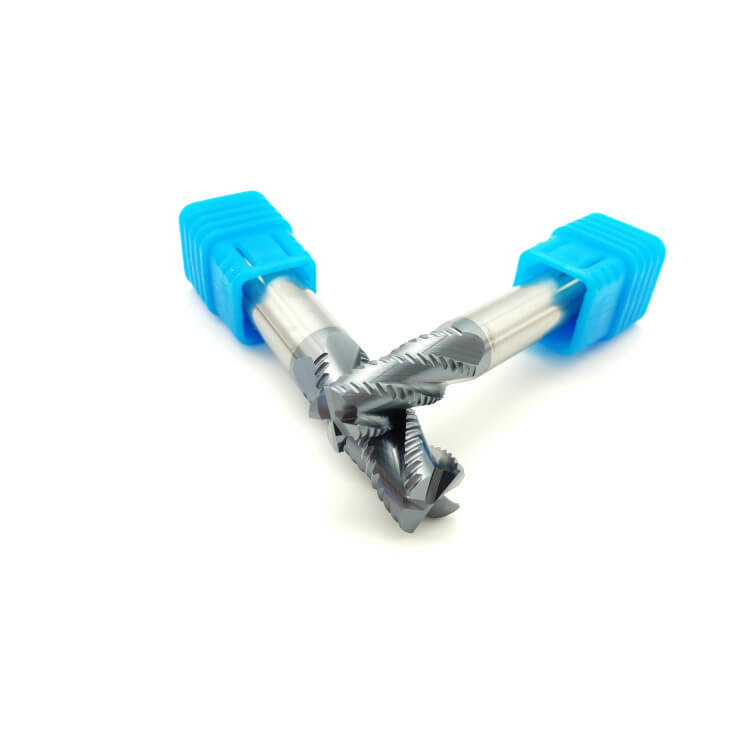

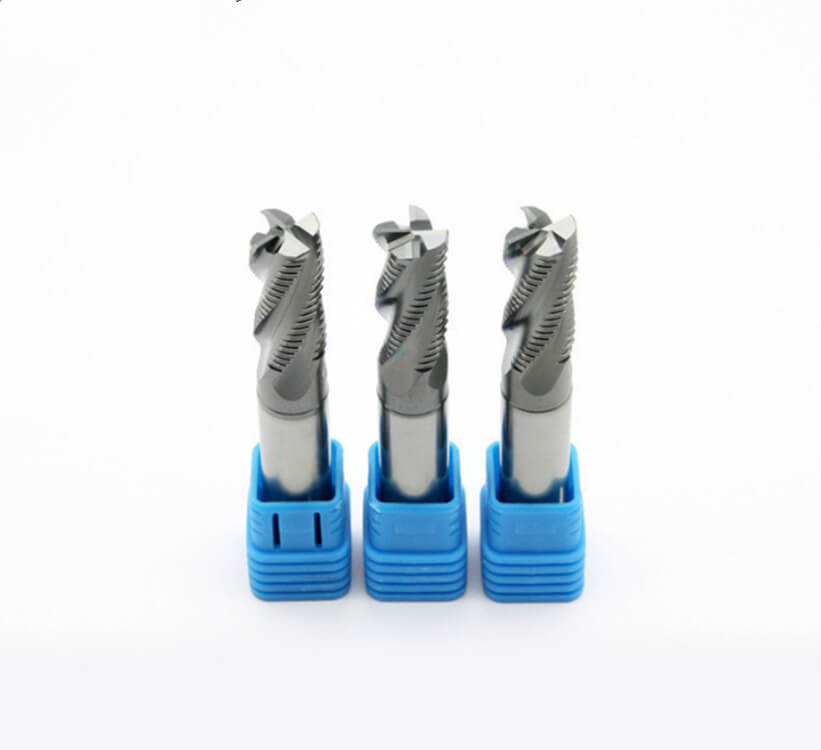

2/4/6 المزامير الصلبة كاربايد نهاية التخشين ميلز / endmills التنغستن مع طلاء
المواد الخام الحبوب الدقيقة
حجم الحبوب: 0.4-0.6μm
التعاون 10 ٪ ، 12 ٪
TRS> 3600 N / mm2
صلابة: HRA 91.8-92.5
HRC Rage: HRC45-50 HRC55-60 HRC65 HRC68
زاوية اللولب: 30 ° -45 °
قطر القضبان: 4-20 ملم
الطول: 50-150 مم ، حسب الطلب
نموذج القطع: التخشين
المزامير رقم: 2/4/6
تستخدم لقطع الكربون الصلب ، أداة الصلب ، الفولاذ العفن ، الفولاذ المقاوم للصدأ ، سبائك التيتانيوم ، النحاس ، الحديد الزهر والألومنيوم ، الخ
معدات الطحن: ، ANCA ، ROLLOMATIC
معدات الاختبار: ZOLLER
مقدمة من مواد كربيد مطحنة نهاية
| كربيد الصف | التفاصيل الفنية من قضيب كربيد التنغستن |
| 10U | Co: 10٪ مرحاض 89٪ عنصر نادر: 1٪ HRA: 90.5 ° حجم الحبوب: 0.75um |
| 12U | Co: 12٪ WC 85٪ عنصر نادر: 3٪ HRA: 92.5 ° حجم الحبوب: 0.4um |
| K40 | Co: 12٪ WC 84٪ عنصر نادر: 4٪ HRA: 93 ° Grain Size: 0.4um |
| K44 | المشارك: 12 ٪ مرحاض 84 ٪ عنصر نادر: 4 ٪ HRA: 93.5 ° حجم الحبوب: 0.4um |
المواد التي يتعين قطعها
| كربيد الصف | HRC من نهاية مطحنة | المواد التي يتعين قطعها |
| 10U | HRC45-50 | لقطع المواد تحت HRC35 |
| 12U | HRC55-58 | لقطع المواد تحت HRC50 |
| K40 | HRC60-62 | لقطع المواد تحت HRC55 |
| K44 | HRC65-70 | لقطع المواد تحت HRC63 |
طلاء المقابلة
| كربيد الصف | HRC من نهاية مطحنة | طلاء المقابلة |
| 10U | HRC45-50 | التين |
| 12U | HRC55-58 | TIALN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | نانو |
مقدمة من مواد كربيد مطحنة نهاية
| التين | TIALN | TiSlN | نانو | |
| صلابة (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
| سمك (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
| درجة الأكسدة درجة الحرارة (°) | 900 | 800 | 1000 | 1200 |
| معامل الاحتكاك | 0.3 | 0.3 | 0.45 | 0.4 |
| اللون | أسود | البنفسجي | نحاس | أزرق |
4 المزامير مسطحة نهاية مطحنة
اختيار HRC: HRC38-45 ، HRC45-50 ، HRC55-58 ، HRC60-62 ، HRC65-70
خيار طلاء: AITiN ، AICrSiN ، AITiCrSIN ، TiSiN ، NACO-BLUE
المواد المطلوب قطعها: الصلب الأصلي ، الحديد الزهر ، الألومنيوم ، النحاس ، الجرافيت ، البلاستيك ،
التيتانيوم ، وسبائك ، وصلب الصلب ، والفولاذ المقاوم للصدأ ، HSS الخ
مزيد من الأحجام المتاحة لمصانع نهاية الألمنيوم:
رقم الكود. | Diamter د | طول القطع ل | الطول الاجمالي L | عرقوب د | المزامير Z |
| 2GW4-01002050 | 1 | 3 | 50 | 4 | 2 |
| 2GW4-01504050 | 1.5 | 4 | 50 | 4 | 2 |
| 2GW4-02050500 | 2 | 5 | 50 | 4 | 2 |
| 2GW4-02507050 | 2.5 | 7 | 50 | 4 | 2 |
| 2GW4-03008050 | 3 | 8 | 50 | 4 | 2 |
| 2GW4-04010050 | 4 | 10 | 50 | 4 | 2 |
| 2GW4-04015075 | 4 | 15 | 75 | 4 | 2 |
| 2GW4-04020100 | 4 | 20 | 100 | 4 | 2 |
| 2GW4-05012050 | 5 | 13 | 50 | 6 | 2 |
| 2GW4-06015050 | 6 | 15 | 50 | 6 | 2 |
| 2GW4-06020075 | 6 | 20 | 75 | 6 | 2 |
| 2GW4-06020100 | 6 | 30 | 100 | 6 | 2 |
| 2GW4-06020060 | 8 | 20 | 60 | 8 | 2 |
| 2GW4-08025075 | 8 | 25 | 75 | 8 | 2 |
| 2GW4-08025100 | 8 | 35 | 100 | 8 | 2 |
| 2GW4-010025075 | 10 | 25 | 75 | 10 | 2 |
| 2GW4-010040100 | 10 | 40 | 100 | 10 | 2 |
| 2GW4-012020075 | 12 | 30 | 75 | 12 | 2 |
| 2GW4-012040100 | 12 | 40 | 100 | 12 | 2 |
| 2GW4-014020080 | 14 | 30 | 80 | 14 | 2 |
| 2GW4-014100100 | 14 | 30 | 100 | 14 | 2 |
| 2GW4-016040100 | 16 | 40 | 100 | 16 | 2 |
| 2GW4-018040100 | 18 | 40 | 100 | 18 | 2 |
| 2GW4-020040100 | 20 | 40 | 100 | 20 | 2 |
| 2GW4-06040150 | 6 | 40 | 150 | 6 | 2 |
| 2GW4-08050150 | 8 | 50 | 150 | 8 | 2 |
| 2GW4-010050150 | 10 | 50 | 150 | 10 | 2 |
| 2GW4-012050150 | 12 | 50 | 150 | 12 | 2 |
| 2GW4-014060150 | 14 | 60 | 150 | 14 | 2 |
| 2GW4-016060150 | 16 | 60 | 150 | 16 | 2 |
| 2GW4-018060150 | 18 | 60 | 150 | 18 | 2 |
| 2GW4-020060150 | 20 | 60 | 150 | 20 | 2 |
