قضبان كربيد التنجستن للمطاحن النهائية
من أجل تحقيق أفضل أداء ممكن ، من المهم جدًا اختيار درجة الكربيد المناسبة للتطبيق الخاص بك ، ويمكن لمهندسينا ذوي الخبرة مساعدتك في التصميم واختيار المواد لضمان التآكل الأفضل لاحتياجاتك الخاصة.
اسم المنتج
|

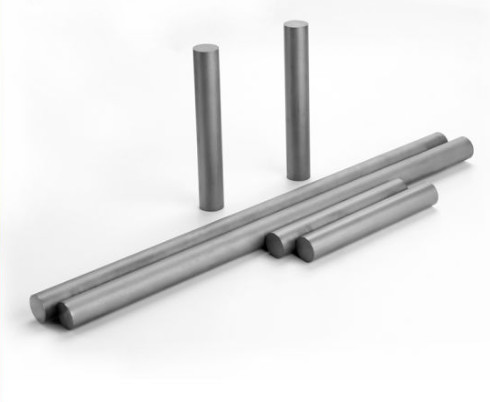

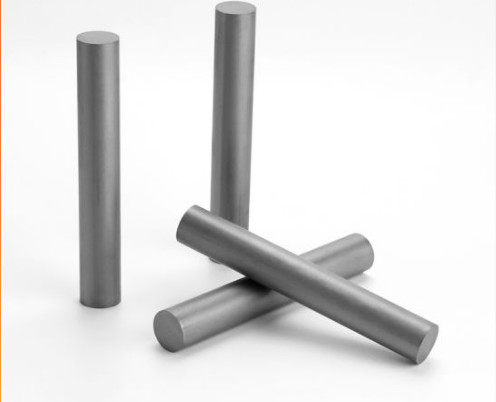

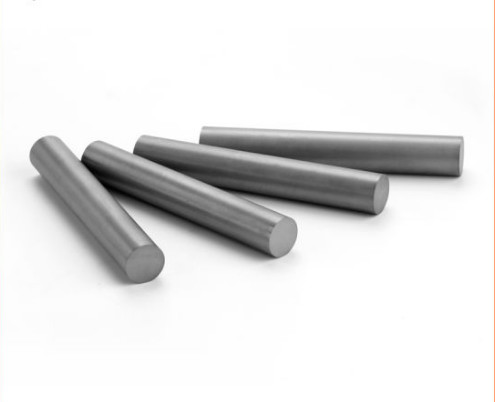

YG10X قضبان كربيد التنجستن للمطاحن النهائية
|
مادة
|
كربيد التنغستن
|
اللون
|
رمادي
|
اساسي
|
حسب الطلب
|
رتبة
|
YG8 ، YG9C ، YG10x
|
برايد
|
كربيد
|
بحجم
|
حسب الطلب
|
تستخدم
|
لمثاقب الأزيز الطاحونة
|
قضبان صلبة (متري) 330 مم
غير جراوند | h6 |
إل |
تول. |
غير جراوند | h6 |
إل |
تول. |
||
د | تول. | د | تول. | ||||||
Ø2.2 | + 0.3 / + 0 | 2.0 | 330 | + 5 / + 0 | Ø17.2 | + 0.3 / + 0 | 17 | 330 | + 5 / + 0 |
Ø3.2 | + 0.3 / + 0 | 3.0 | 330 | + 5 / + 0 | Ø18.2 | + 0.3 / + 0 | 18 | 330 | + 5 / + 0 |
Ø4.2 | + 0.3 / + 0 | 4.0 | 330 | + 5 / + 0 | Ø19.2 | + 0.3 / + 0 | 19 | 330 | + 5 / + 0 |
Ø5.2 | + 0.3 / + 0 | 5.0 | 330 | + 5 / + 0 | Ø20.2 | + 0.3 / + 0 | 20 | 330 | + 5 / + 0 |
Ø6.2 | + 0.3 / + 0 | 6.0 | 330 | + 5 / + 0 | قطر 21.2 | + 0.3 / + 0 | 21 | 330 | + 5 / + 0 |
Ø7.2 | + 0.3 / + 0 | 7.0 | 330 | + 5 / + 0 | قطر 22.2 | + 0.3 / + 0 | 22 | 330 | + 5 / + 0 |
Ø8.2 | + 0.3 / + 0 | 8.0 | 330 | + 5 / + 0 | Ø23.2 | + 0.3 / + 0 | 23 | 330 | + 5 / + 0 |
Ø9.2 | + 0.3 / + 0 | 9.0 | 330 | + 5 / + 0 | Ø24.2 | + 0.3 / + 0 | 24 | 330 | + 5 / + 0 |
Ø10.2 | + 0.3 / + 0 | 10.0 | 330 | + 5 / + 0 | Ø25.2 | + 0.3 / + 0 | 25 | 330 | + 5 / + 0 |
Ø11.2 | + 0.3 / + 0 | 11.0 | 330 | + 5 / + 0 | قطر 26.2 | + 0.3 / + 0 | 26 | 330 | + 5 / + 0 |
Ø12.2 | + 0.3 / + 0 | 12.0 | 330 | + 5 / + 0 | قطر 27.2 | + 0.3 / + 0 | 27 | 330 | + 5 / + 0 |
Ø13.2 | + 0.3 / + 0 | 13.0 | 330 | + 5 / + 0 | Ø28.2 | + 0.3 / + 0 | 28 | 330 | + 5 / + 0 |
Ø14.2 | + 0.3 / + 0 | 14.0 | 330 | + 5 / + 0 | Ø29.2 | + 0.3 / + 0 | 29 | 330 | + 5 / + 0 |
Ø15.2 | + 0.3 / + 0 | 15.0 | 330 | + 5 / + 0 | Ø30.2 | + 0.3 / + 0 | 30 | 330 | + 5 / + 0 |
Ø16.2 | + 0.3 / + 0 | 16.0 | 330 | + 5 / + 0 |
اثنان من قضبان مجاري التبريد المستقيمة ، تقليل المعارف التقليدية
غير جراوند | الأرض h6 |
المعارف التقليدية |
تول. |
د |
تول. |
إل |
أ |
|
د |
تول. |
|||||||
6.3 | + 0.3 / 0 |
6.0 | 1.5 | 0 / -0.20 | 0.80 | ± 0.15 |
330 |
0.15 |
7.3 | 7.0 | 1.5 | 0.80 | 0.15 | ||||
8.3 | 8.0 | 2.6 | 0 / -0.30 |
1.00 | 0.15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0.20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0.20 | ||||
11.3 | + 0.4 / 0 |
11.0 | 3.5 | 1.20 | 0.28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0.30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0.40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | ± 0.20 |
0.40 | |||
17.3 | + 0.5 / 0 |
17.0 | 6.2 | 2.00 | 0.47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0.50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0.50 | ||||
20.3 | 20.0 | 6.2 | 0 / -0.40 | 2.00 | ± 0.30 | 0.50 |
مجاري تبريد حلزونية 30 درجة (النوع HE-30 درجة)
غير جراوند | الأرض h6 |
إل تول.+5.0 |
المعارف التقليدية |
تول. |
د |
تول. |
ملعب كورة قدم |
|
د | تول. | |||||||
6.3 | + 0.4 / + 1.0 |
6.0 | 330 | 2.7 | ± 0.2 |
0.80 | ± 0.15 |
32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4.5 | ± 0.3 | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | + 0.4 / + 1.2 |
11.0 | 330 | 4.9 | ± 0.4 |
1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | ± 0.20 |
70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81.82 | |||
16.3 | + 0.4 / + 1.4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | ± 0.25 |
92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97.95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | ± 0.5 | 2.50 | 108.83 |
